Инструкция по монтажу фасадных панелей FINEBER

Общие положения

1. ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЕ САМОРЕЗЫ С ПРЕСС-ШАЙБОЙ

   Для монтажа фасадных панелей и доборных элементов к ним используются оцинкованные саморезы с пресс-шайбой. Длина саморезов не менее 35 мм. Диаметр ножки для крепежных элементов не должен превышать 3 мм, диаметр шляпки - 9 мм. Запрещается использовать для монтажа саморезы-потаи.

2. ОСУЩЕСТВЛЯЙТЕ МОНТАЖ НА ГОРИЗОНТАЛЬНУЮ ОБРЕШЕТКУ

   Монтаж фасадных панелей осуществляется на деревянную горизонтальную обрешетку из брусков камерной сушки влажностью не более 12%, обработанных огне- и био- защитными составами, либо на обрешетку из оцинкованного металлического профиля. Рекомендуемое сечение реек деревянной обрешетки - 40х40 мм, металлической - 60х27 мм.

3. ПРАВИЛЬНО КРЕПИТЕ ФАСАДНЫЕ ПАНЕЛИ И ДОБОРНЫЕ ЭЛЕМЕНТЫ

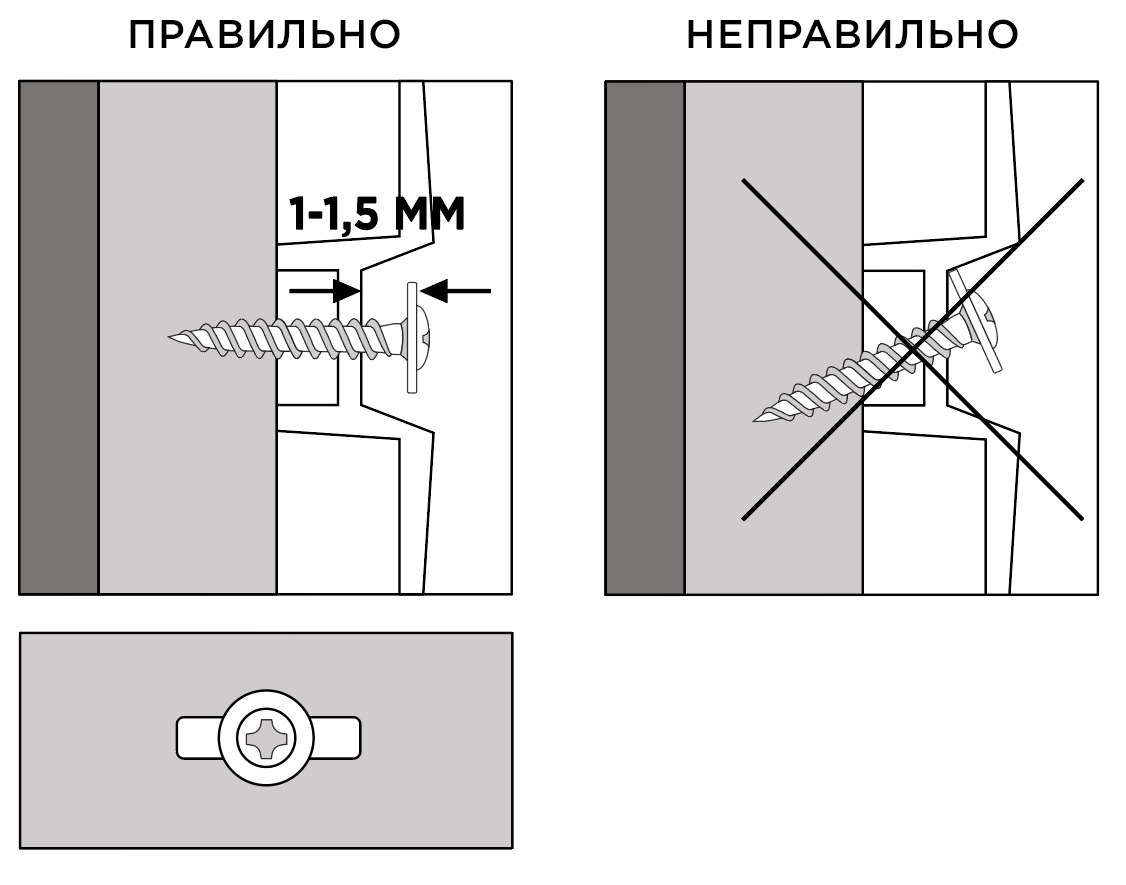

   Фасадная панель и доборные элементы к ней крепятся метизами через перфорационные отверстия. Крепежные элементы устанавливаются строго перпендикулярно относительно панели в центр перфорационного отверстия. Наклоны и загибы крепежей не допускаются. Необходимо оставлять расстояние 1-1,5 мм между шляпкой крепежного элемента и монтируемой панелью, допуская ее перемещение при колебании температур (рис. 1).

рис.1

ПРАВИЛЬНАЯ УСТАНОВКА КРЕПЕЖНОГО ЭЛЕМЕНТА

1. УЧИТЫВАЙТЕ ТЕМПЕРАТУРНЫЕ КОЛЕБАНИЯ

   Фасадные панели и доборные элементы к ним меняют линейные размеры при изменении температуры. В связи с этим необходимо оставлять расстояние между вертикальными доборными элементами и торцами панелей 5-10 мм, а между панелями - 1-1,5 мм и 2-3 мм соответственно. При отделке стены дома, длина которой превышает 6м, рекомендуется устраивать температурный шов, образованный двумя J-профилями (составив из них Н-профиль).

1. УСТАНОВКА ВЕРТИКАЛЬНЫХ ДОБОРНЫХ ЭЛЕМЕНТОВ

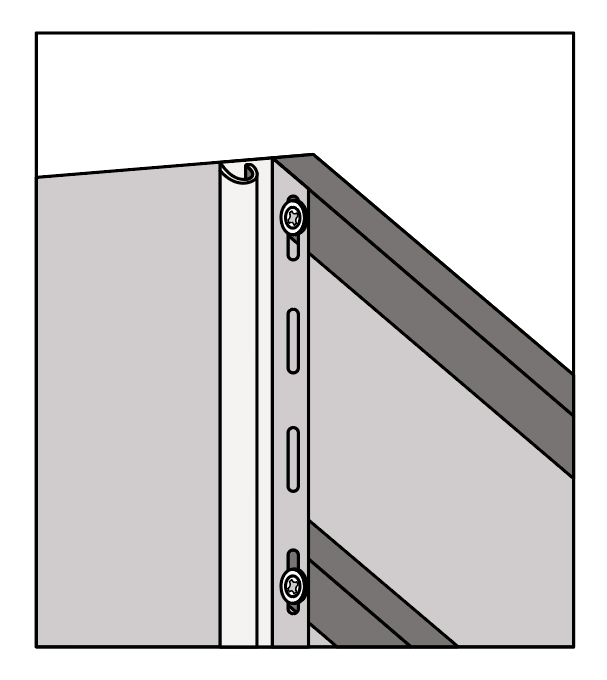

   Вертикально расположенные доборные элементы крепятся следующим образом: крепежный элемент устанавливается в верхнее монтажное отверстие в верхний угол, для всех остальных перфорационных отверстий - в центр (рис. 2).

рис.2

УСТАНОВКА ВЕРТИКАЛЬНЫХ ДОБОРНЫХ ЭЛЕМЕНТОВ

1. ПОДГОТАВЛИВАЙТЕ ПАНЕЛИ В ТЕПЛОМ ПОМЕЩЕНИИ

   При выполнении монтажных работ в холодное время года разрез панелей в требуемый размер необходимо осуществлять в тёплом помещении, предварительно выдержав в нём панели не менее 12 часов. Не рекомендуется устанавливать фасадные панели при температуре ниже О 0С.

2. СОБЛЮДАЙТЕ ПРАВИЛЬНЫЙ ПОРЯДОК МОНТАЖА ПАНЕЛЕЙ

   Установку панелей на стены здания производите горизонтально, работая слева направо, снизу вверх.

3. КРЕПЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ЭЛЕМЕНТОВ

   Крепление дополнительных элементов (ставни, козырек и т.п.) поверх смонтированных панелей должно осуществляться к обрешетке через специально просверленные отверстия, аналогичные перфорационным отверстиям для крепежа.

4. ПОРУЧАЙТЕ РАБОТУ КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ

   Монтаж должен осуществляется специалистами, имеющими необходимую квалификацию для выполнения подобных работ.

рис.3

ПРОДУКЦИЯ ДЛЯ МОНТАЖА

Последовательность монтажа фасадных панелей Fineber

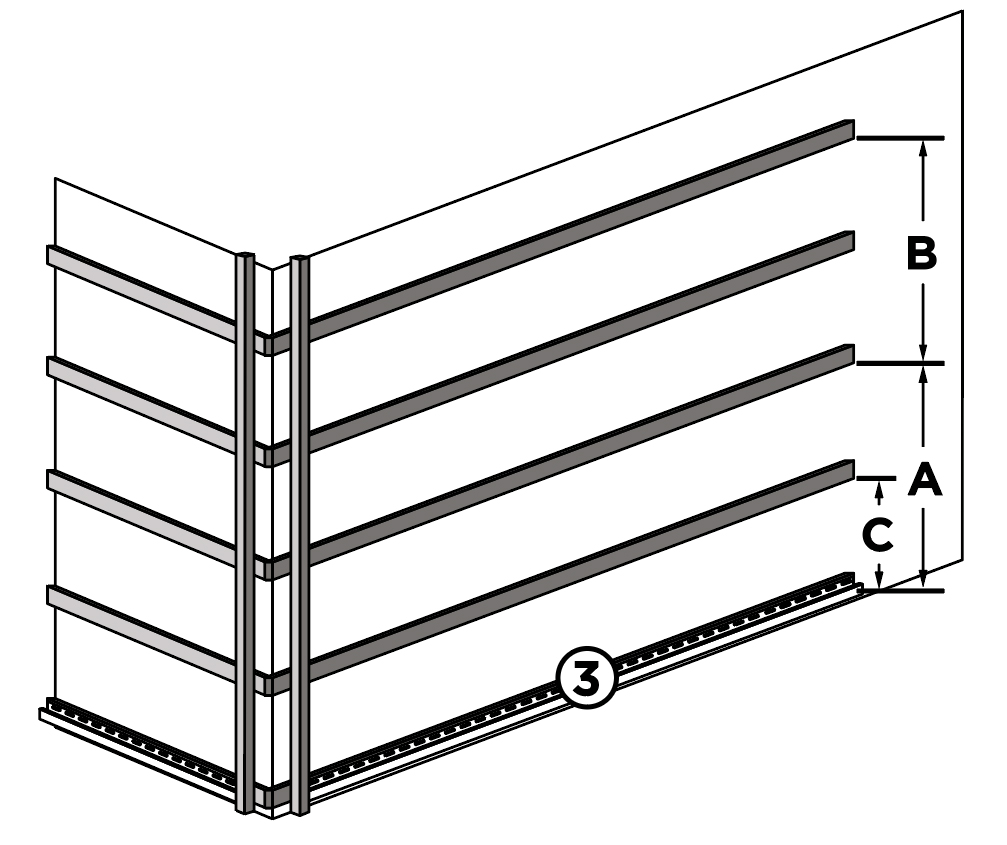

Установка обрешетки

Рейки обрешетки устанавливаются вокруг дверей, окон, на всех углах, по низу и по верху зоны установки панелей. Соблюдайте расстояние А между нижней и второй снизу направляющей, и расстояние В - между остальными направляющими, размеры указаны в таблице.

Для придания панелям большей жесткости рекомендуется монтировать дополнительную горизонтальную рейку посередине между основными рейками обрешетки. Для фасадных панелей коллекций Кирпич Клинкерный 3D и KLINKER дополнительную горизонтальную рейку необходимо смонтировать на уровне центрального горизонтального ребра жесткости.

рис.1

УСТАНОВКА РЕЕК ДЛЯ МОНТАЖА

В случае наличия на объекте внешнего утепления, горизонтальная обрешетка устанавливается поверх вертикальной. Вертикальная обрешетка устанавливается для создания необходимого вентзазора, шаг установки - не более 400 мм. Рекомендуется использовать одинаковый материал для создания вертикальной и горизонтальный обрешетки.

Установка стартовой планки

Устанавливается строго горизонтально. Линии крепления стартовой планки должны совпадать на всех углах здания. Нижний край стартовой планки должен совпадать с нижним краем первой рейки обрешетки. Придерживайтесь п. 5 Общих положений при монтаже элемента (рис. 1).

При неровной линии фундамента фасадные панели нижнего ряда обрезаются снизу. В этом случае вместо стартовой планки устанавливается J-профиль, в который вставляется нижний обрезанный край панели.

Установка наружного угла

При креплении первого наружного угла установите его на стартовую планку и закрутите саморезы в центр верхних перфорационных отверстий по обе стороны. Снизу угол должен быть зафиксирован в стартовой планке, а сверху закреплен саморезами. Следующий угол соедините с предыдущим и закрепите тем же способом. Обеспечьте необходимую свободу перемещения наружного угла при тепловом расширении (рис. 2).

рис.2

Установка наружного угла

Для фасадных панелей коллекций КАМЕНЬ ДИКИЙ, КАМЕНЬ ПРИРОДНЫЙ, КИРПИЧ КЛИНКЕРНЫЙ 3D, КИРПИЧ KLINKER и СКАЛА первый наружный угол закрепите на вертикальной обрешетке саморезами в верхние перфорационные отверстия таким образом, чтобы угол висел на крепежных элементах. Нижний край угла должен на 5 мм отстоять от стартовой планки.

Следующий угол соедините с предыдущим и закрепите по центру перфорационных отверстий. Для коллекции ДОЛОМИТ в качестве стартового элемента для крепления первого (нижнего) наружного угла используется верхняя часть, отрезанная от другого наружного угла. Наружный угол устанавливается в стартовый элемент и закрепляется сверху через монтажные отверстия.

Следующий угол соединяется с предыдущим и закрепляется по центру перфорационных отверстий. Для панелей коллекций БЛОК, СКОЛ и КИРПИЧ БАВАРСКИЙ сначала устанавливаются крепежные элементы угла, их крепят к обрешетке саморезами. Стартовый элемент для наружного угла не требуется.

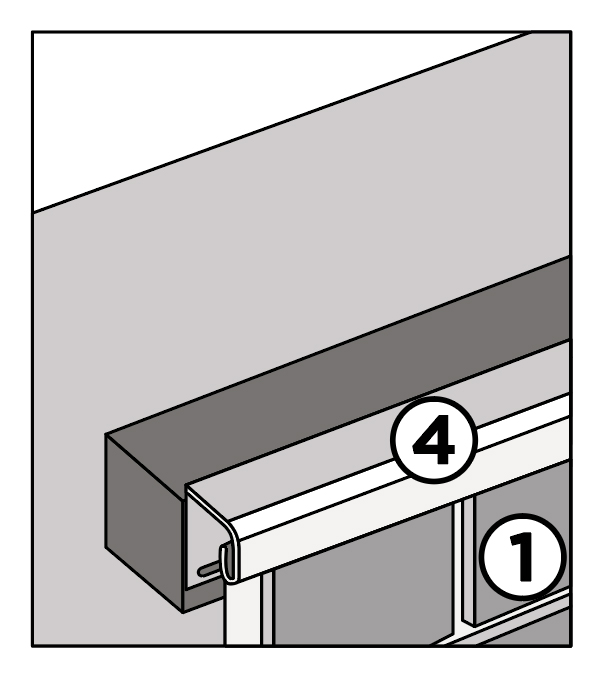

Установка J-профиля

Для обрамления оконных и дверных проемов рекомендуется использовать J-профиль. Также J-профиль используется в качестве финишного элемента (рис. 5, 6).

рис.5

Установка J-профиля

рис.6

Установка J-профиля

Установка внутреннего угла.

Внутренний угол предназначен для монтажа фасадных панелей на стыке перпендикулярно стоящих стен. Монтируется к обрешетке через перфорационные отверстия (рис. 4).

рис.4

Установка внутреннего угла

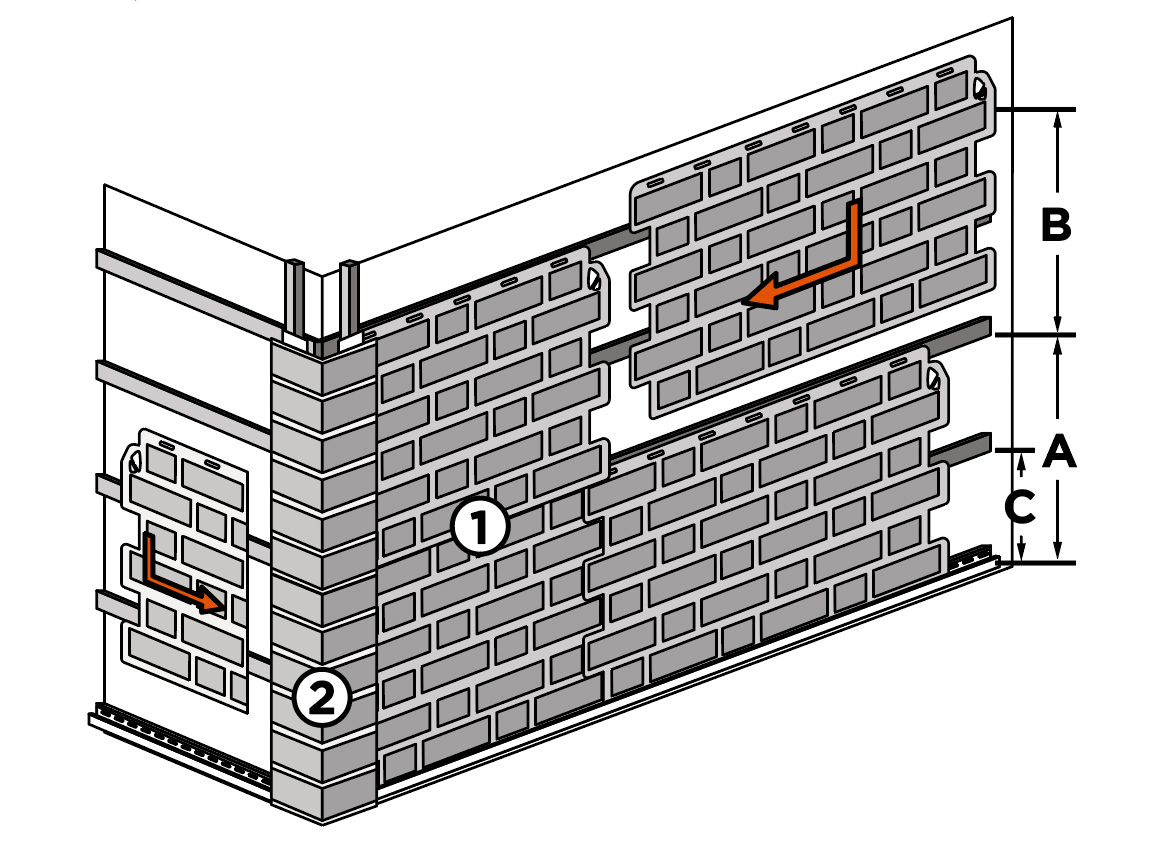

Установка фасадных панелей

Фасадные панели соединяются со стартовой планкой и между собой при помощи замков, расположенных на тыльной стороне панели. Для монтажа первой и последней панели в ряду необходимо подрезать их под прямым углом. Рекомендуется собрать панели в ряду, не закрепляя их, чтобы наметить линии отреза. Последняя панель в ряду не должна быть короче 30 см. Для сокращения расходного материала необходимо отрезанную часть панели использовать в качестве концевой или начальной в другом ряду (рис. 2).

рис.2

Установка фасадных панелей

Левый край панели, который входит под наружный угол, должен быть обрезан под прямым углом. При установке нижний край панели вставляется в стартовую полосу. Панель придвигается к угловому элементу, при этом оставляется необходимый тепловой зазор (см. п. 4 Общих положений) (рис. 2).

рис.3

Установка фасадных панелей

Следующая панель вставляется в стартовую планку рядом с первой панелью и соединяется с ней по горизонтали, путем задвигания до упора в пазы первой панели (рис. 3).

рис.4

Установка фасадных панелей

На внутренних углах дома фасадные панели заводятся в пазы доборного элемента - внутреннего угла (рис. 4).

Параметры обрешетки для монтажа фасадных панелей
